Magnet-Spannplatten
Die permanent-magnetischen Spannplatten liefern eine äußerst hohe Schleifgenauigkeit. Alle Unterteile und Teile der Magnetspannplatten werden mit Hilfe von Präzisionstechnologie gefertigt, sodass alle möglichen Verformungen minimiert werden können. Für die verschiedenen Bearbeitungen werden jeweils auch unterschiedliche Spannplatten eingesetzt; z. B. für Flachschleifen, Rundschleifen und Drehen oder Fräsen. Einige Spannplatten können auch mit Sinustisch geliefert werden.
Entmagnetisierungsgeräte, Lamellenblöcke und weiteres Zubehör finden sie unter Werkstattmagnete / Zubehör.
Spannplatte mit Querpolteilung
Polteilung: 6mm Stahl / 5mm NE-Metall
Haftkraft: max. 80 - 100 N/cm²
Die Magnetspannplatten wurden speziell für den Einsatz auf Flachschleifmaschinen konstruiert.
Ein doppeltes permanent-keramisches Magnetsystem, enger Polschritt und geringe Bauhöhe ermöglichen die Verwendung bei einer Vielzahl von Aufgabenstellungen.
Die Konstruktion des gusseisernen Grundkörpers und stabile Oberplatte sowie die keramischen Magnetsysteme gewährleisten eine extrem lange und wartungsfreie Lebensdauer.
Die Spannsysteme sind auch auf Funkenerosionsanlagen einsetzbar.
Kraftlinienverlauf: ca. 8mm über der Polplatte, daher keine Magnetisierung der Werkzeuge.
| Artikel-Nr. | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | Aus- führung | Gew. (kg) |
|---|---|---|---|---|---|---|---|---|
| 41.242515 | 250 | 150 | 258 | 147 | 15 | 65 | A | 15 |
| 41.243015 | 300 | 150 | 308 | 147 | 15 | 65 | A | 18 |
| 41.244020 | 400 | 200 | 413 | 197 | 15 | 72 | A | 32 |
| 41.245020 | 500 | 200 | 515 | 197 | 15 | 72 | A | 40 |
Die Magnetspannplatten besitzen 1 Schaltstelle zum Ein- und Ausschalten.
Spannplatte mit Querpolteilung, verstärkte Ausführung
Polteilung:8mm Stahl / 5mm NE-Metall
Haftkraft:max. 120 - 150 N/cm²
Ein doppeltes und verstärktes permanent-keramisches Magnetsystem mit sehr hoher, gleichmäßig verteilter Spannkraft ermöglicht, die Magnetspannplatte auch bei schwerer spanabhebender Bearbeitung einzusetzen.
Die massive Konstruktion des gusseisernen Grundkörpers und die stabile Oberplatte sowie die keramischen Magnetsysteme gewährleisten eine extrem lange und wartungsfreie Lebensdauer.
Kraftlinienverlauf:ca. 10mm über der Polplatte, daher keine Magnetisierung der Werkzeuge
Einsatzbereiche:Fräsen, Hobeln, Bohren, Schleifen, Erodierarbeiten, usw.
| Artikel-Nr. | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | Aus- führung | Gew. (kg) |
|---|---|---|---|---|---|---|---|---|
| 41.482515 | 250 | 150 | 260 | 145 | 20 | 93 | A | 20 |
| 41.483015 | 300 | 150 | 310 | 145 | 20 | 93 | A | 24 |
| 41.483515 | 350 | 150 | 360 | 145 | 20 | 93 | A | 28 |
| 41.483020 | 300 | 200 | 295 | 195 | 20 | 93 | B | 29 |
| 41.484020 | 400 | 200 | 395 | 195 | 20 | 93 | B | 39 |
| 41.486020 | 600 | 200 | 595 | 195 | 20 | 93 | B | 64 |
| 41.484025 | 400 | 250 | 395 | 245 | 20 | 93 | B | 50 |
| 41.484525 | 450 | 250 | 445 | 245 | 20 | 93 | B | 57 |
| 41.485025 | 500 | 250 | 495 | 245 | 20 | 93 | B | 64 |
| 41.484030 | 400 | 300 | 395 | 295 | 20 | 93 | B | 68 |
| 41.486030 | 600 | 300 | 595 | 295 | 20 | 93 | B | 100 |
| 41.488030 | 800 | 300 | 795 | 295 | 20 | 93 | B | 130 |
Die Magnetspannplatten besitzen 1 Schaltstelle zum Ein- und Ausschalten.
Artikel-Nr. 41.488030 besitzt 2 Schaltstellen zum Ein- und Ausschalten.
Spannplatte mit feiner Querpolteilung
Polteilung: 6mm Stahl / 1,5mm NE-Metall / 2mm Stahl / 1,5mm NE-Metall ...
Haftkraft: max. 80 - 100 N/cm²
Die Magnetspannplatten sind speziell für die Bearbeitung von Werkstücken unter 5mm Dicke und Ø15mm oder 15x15mm konstruiert.
Optimale Aufspannmöglichkeit von großen Werkstücken ist ebenfalls gegeben. Ein doppeltes permanent-keramisches Magnetsystem, enger Polschritt und die geringe Bauhöhe ermöglichen den Einsatz bei einer Vielzahl von Aufgabenstellungen.
Die Konstruktion des gusseisernen Grundkörpers und die stabile Oberplatte sowie die keramischen Magnetsysteme gewährleisten eine extrem lange und wartungsfreie Lebensdauer.
Kraftlinienverlauf: ca. 8mm über der Polplatte, daher keine Magnetisierung der Werkzeuge.
Die Spannsysteme sind auch auf Funkenerosionsanlagen einsetzbar.
| Artikel-Nr. | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | Aus- führung | Gew. (kg) |
|---|---|---|---|---|---|---|---|---|
| 41.481006F | 100 | 65 | 119 | 62 | 10 | 54 | A | 3 |
| 41.481510F | 150 | 100 | 165 | 97 | 15 | 65 | A | 7 |
| 41.482513F | 255 | 130 | 265 | 127 | 15 | 65 | A | 13 |
| 41.483015F | 300 | 150 | 308 | 147 | 15 | 65 | A | 18 |
| 41.483515F | 350 | 150 | 358 | 147 | 13 | 65 | A | 21 |
Die Magnetspannplatten besitzen 1 Schaltstelle zum Ein- und Ausschalten.
Spannplatte mit feinster Querpolteilung
Polteilung: 1,5mm Stahl / 0,8mm NE-Metall
Haftkraft: max. 70 - 80 N/cm²
Das Magnetsystem aus NdFeB-Magneten (Selten Erden) und die Feinstpolteilung (Stahl 1,5/NE-Metall 0,8mm) bieten vielfältige Einsatzmöglichkeiten, insbesondere das Spannen von sehr dünnen und kleinen Werkstücken. Die äußerst geringe Bauhöhe (40mm) erweitert die Einsatzmöglichkeiten.
Die massive Konstruktion des Grundkörpers und die stabile Oberplatte sowie das Hochenergie-Magnetsystem gewährleisten eine extrem lange und wartungsfreie Lebensdauer.
Alle Magnetspannplatten haben einen abnehmbaren Schalthebel. Das sich nach dem Einsatz aufgebaute Magnetfeld ist sehr gering, und der im Werkstück und Werkzeug entstehende Restmagnetismus ist somit ohne Bedeutung.
Die Spannsysteme sind auch auf Funkenerosionsanlagen einsetzbar.
| Artikel-Nr. | A (mm) | B (mm) | C (mm) | E (mm) | F (mm) | Gew. (kg) |
|---|---|---|---|---|---|---|
| 41.641510 | 150 | 100 | 165 | 10 | 40 | 5 |
| 41.641515 | 150 | 150 | 165 | 10 | 40 | 8 |
| 41.642515 | 250 | 150 | 265 | 10 | 40 | 15 |
| 41.643015 | 300 | 150 | 315 | 10 | 40 | 15 |
| 41.643515 | 350 | 150 | 365 | 10 | 40 | 18 |
| 41.644515 | 450 | 150 | 465 | 10 | 40 | 23 |
Die Magnetspannplatten besitzen 1 Schaltstelle zum Ein- und Ausschalten.
Magnetisches Rundfutter, mit feiner Parallelpolteilung
Die Rundfutter sind speziell für die Bearbeitung auch von kleinen und dünnen Werkstücken konstruiert. Eingearbeitete Zentrierrillen erleichtern das Ausrichten der Werkstücke. Alle Rundfutter können bei Bedarf mit einer Zentrierung - Abmessung siehe Tabelle- versehen werden. Außerdem können in die Oberplatte Bohrungen usw. (Stahl 15 mm/NE-Metall 7mm) ohne Beeinträchtigung der Haftkraft eingebracht werden.
Die Spannkraft ist von Null bis Maximal stufenlos einstellbar.
Artikel-Nr. 45.251006 und 45.251306
Polteilung: Stahl 4mm / NE-Metall 1,5mm / Stahl 2mm / NE-Metall 1,5mm
Haftkraft: 80 - 100 N/cm²
Artikel-Nr. 45.251607
Polteilung: Stahl 6mm / NE-Metall 1,5mm / Stahl 2mm / NE-Metall 1,5mm
Haftkraft: 80 - 100 N/cm²
| Artikel-Nr. | A (mm) | B (mm) | C (mm) | D (mm) | F (mm) | G (mm) | H (mm) | Gewinde- bohrungen | Gew. (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 45.251006 | 100 | 62 | 70 | 15 | 2,5 | 91 | 7 | 3 x M5 | 3 |
| 45.251306 | 130 | 62 | 90 | 15 | 2,5 | 120 | 7 | 4 x M6 | 5 |
| 45.251607 | 160 | 75 | 125 | 20 | 3,0 | 142 | 6 | 4 x M8 | 8 |
Die Magnet-Rundfutter besitzen 1 Schaltstelle zum Ein- und Ausschalten.
Magnetisches Rundfutter mit Parallelpolteilung, verstärkte Ausführung
Ein besonders starkes keramisches Magnetsystem mit hoher, gleichmäßig verteilter Haftkraft über die gesamte Magnetspannfläche gewährleistet den Einsatz auf Dreh- und Schleifmaschinen. Eingearbeitete Zentrierrillen erleichtern das Ausrichten der Werkstücke.
Alle Rundfutter können bei Bedarf mit einer Zentrierung - Abmessung siehe Tabelle - versehen werden. Außerdem können in die Oberplatte Bohrungen usw. (Stahl 15mm / NE-Metall 7mm) ohne Beeinträchtigung der Haftkraft eingebracht werden.
Die Spannkraft ist von Null bis Maximal stufenlos einstellbar.
Artikel-Nr. 45.241607
Polteilung: Stahl 6mm / NE-Metall 5mm
Haftkraft: 80 - 100 N/cm²
Artikel-Nr. 45.242008 - 45.245010
Polteilung: Stahl 8mm / NE-Metall 5mm
Haftkraft: 120 - 150 N/cm²
| Artikel-Nr. | A (mm) | B (mm) | C (mm) | D (mm) | F (mm) | G (mm) | H (mm) | Gewinde- bohrungen | Gew. (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 45.241607 | 160 | 75 | 125 | 20 | 3,0 | 142 | 6 | 4 x M8 | 8 |
| 45.242008 | 200 | 80 | 150 | 20 | 4,5 | 182 | 6 | 4 x M8 | 13 |
| 45.242508 | 250 | 80 | 200 | 20 | 4,5 | 232 | 15 | 4 x M8 | 20 |
| 45.243008 | 300 | 85 | 250 | 20 | 4,5 | 285 | 15 | 4 x M8 | 29 |
| 45.244010 | 400 | 100 | 300 | 20 | 5,0 | 350 | 15 | 6 x M10 | 59 |
| 45.245010 | 500 | 100 | 400 | 20 | 5,0 | 450 | 15 | 6 x M10 | 90 |
Die Magnet-Rundfutter besitzen 1 Schaltstelle zum Ein- und Ausschalten.
Artikel-Nr. 45.245010 besitzt 2 Schaltstellen zum Ein- und Ausschalten.
Sinustisch mit Permanent-Magnetspannplatte, für Schleifarbeiten
- einfach schwenkbar über Längsachse
Es ist eine Bearbeitung der Oberplatte ohne Beeinträchtigung der Haftkraft bis zu einer Tiefe von Stahl 15mm / NE-Metall 7mm möglich. Die Befestigung der Sinustische auf dem Bearbeitungstisch erfolgt über Spannpratzen. Die Magnetspannplatten sind speziell für die Bearbeitung von Werkstücken unter 5mm Dicke und 15mm Durchmesser oder 15 x 15mm konstruiert.
Optimale Aufspannmöglichkeit von großen Werkstücken ist ebenfalls gegeben. Ein doppeltes permanent-keramisches Magnetsystem, enger Polschritt und die geringe Bauhöhe ermöglichen den Einsatz bei einer Vielzahl von Aufgabenstellungen.
Die Konstruktion des gusseisernen Grundkörpers und die stabile Oberplatte sowie die keramischen Magnetsysteme gewährleisten eine extrem lange und wartungsfreie Lebensdauer.
Die Spannsysteme sind auch auf Funkenerosionsanlagen einsetzbar.
Kraftlinienverlauf: ca. 8mm über der Polplatte, daher keine Magnetisierung der Werkzeuge.
Polteilung: Stahl 6mm / NE-Metall 1,5mm / Stahl 2mm /NE-Metall 1,5mm
| Artikel-Nr. | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | J (mm) | Gew. (kg) |
|---|---|---|---|---|---|---|---|---|
| 42.24250150 | 250 | 150 | 133 | 340 | 165 | 100 | 15 | 30 |
| 42.24300150 | 300 | 150 | 133 | 395 | 165 | 100 | 15 | 36 |
| 42.24350150 | 350 | 150 | 139 | 445 | 165 | 100 | 15 | 40 |
| 42.24400150 | 400 | 200 | 151 | 520 | 220 | 150 | 15 | 67 |

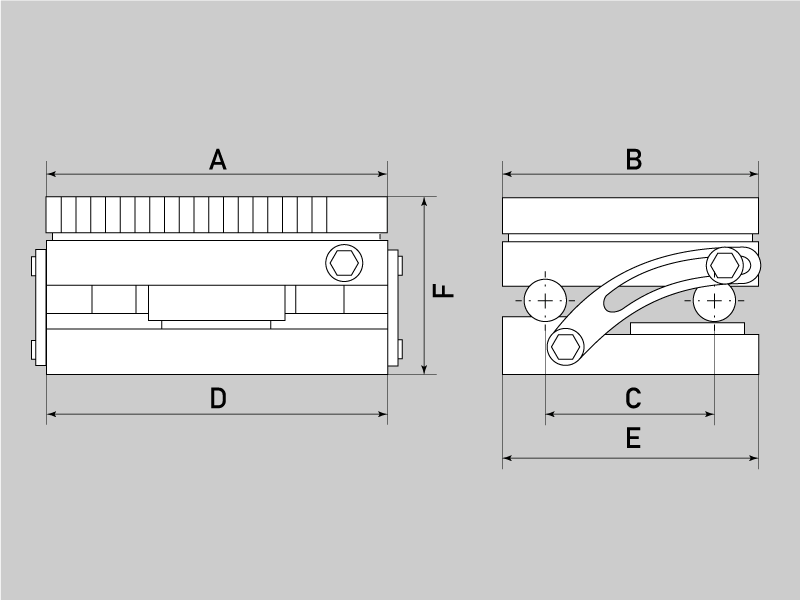

Sinustisch mit Permanent-Magnetspannplatte, mit feinster Polteilung
-einfach schwenkbar über Längsachse
Magnetsystem aus Neodym-Eisen-Bor-Magneten NdFeB (Selten Erden), Ganzstahlausführung und extrem niedriger Bauhöhe (77mm)
Die Präzisions-Sinustische eignen sich besonders zum äußerst genauen Schleifen von Werkstücken mit nicht-parallelen Flächen. Die Winkel lassen sich anhand von Endmaßen einstellen.
Um Schwankungen während des Schleifvorganges zu vermeiden, muss der Tisch auf der Hauptwelle arretiert werden. Eine Sinustabelle gehört zum Lieferumfang.
Merkmale des Sinustisches:
-Ganzstahlausführung, gehärtet (HRC 55)
-Extrem niedrige Bauhöhe
-Endmaße sind bis 45° einstellbar
-Die Einstellgenauigkeit des Winkels beträgt +/-5 sec
Das Hochenergie-Magnetsystem aus Neodym-Eisen-Bor-Magneten NdFeB (Selten Erden) und die Feinstpolteilung (Stahl 1,5mm / NE-Metall 0,8mm) bieten vielfältige Einsatzmöglichkeiten, insbesondere das Spannen von sehr dünnen und kleinen Werkstücken. Die massive Konstruktion und die stabile Oberplatte sowie das Hochenergie-Magnetsystem gewährleisten eine extrem lange und wartungsfreie Lebensdauer.
Alle Magnetspannplatten haben einen abnehmbaren Schalthebel.
Das sich im Einsatz aufbauende Magnetfeld ist sehr gering, und der im Werkstück und Werkzeug entstehende Restmagnetismus ist somit ohne Bedeutung.
Die Spannsysteme sind auch auf Funkenerosionsanlagen einsetzbar.
Polteilung: Stahl 1,5mm / NE-Metall 0,8mm
Haftkraft: max. 70 - 80 N/cm² (entspricht 7 - 8 kg/cm²)
| Artikel-Nr. | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | Gew. (kg) |
|---|---|---|---|---|---|---|---|
| 42.64150100 | 150 |
100 |
75 |
150 |
100 |
77 |
7 |
| 42.64200100 | 200 |
100 |
75 |
200 |
100 |
77 |
10 |
| 42.64255130 | 255 | 130 |
100 |
255 |
130 |
77 |
16 |
| 42.64150150 | 150 |
150 |
125 |
150 |
150 |
77 |
11 |
| 42.64250150 | 250 | 150 | 125 | 250 | 150 | 77 | 18 |
| 42.64300150 | 300 | 150 | 125 | 300 | 150 | 77 | 22 |
| 42.64350150 | 350 | 150 | 125 | 350 | 150 | 77 | 26 |
