Magnetsysteme mit Neodym-Eisen-Bor-Kern (NdFeB)



Flache Ausführung ohne Gewindebuchse

Gehäuse verzinkt, Einsatztemperatur bis 80°C

Artikel-Nr.D (mm)Tol.H (mm)Tol.Gewicht (g)Haftkraft (N)
35.640604 6,0 +/-0,1 4,5 +/-0,1 1,0 5
35.640804 8,0 +/-0,2 4,5 +/-0,1 2,0 13
35.641004 10,0 +/-0,2 4,5 +/-0,1 2,5 25
35.641304 13,0 +/-0,2 4,5 +/-0,1 4,0 60
35.641604 16,0 +/-0,2 4,5 +/-0,1 6,0 95
35.642003 20,0 +/-0,2 3,5 +/-0,1 8,0 110
35.642006 20,0 +/-0,2 6,0 +/-0,1 14,0 140
35.642507 25,0 +/-0,2 7,0 +/-0,2 25,0 200
35.643207 32,0 +/-0,3 7,0 +/-0,2 41,0 350
Neodym-Magnetsystem (NdFeB)-ohne Gewindebuchse Zeichnung-Flache-Ausführung-ohne-Gewindebuchse

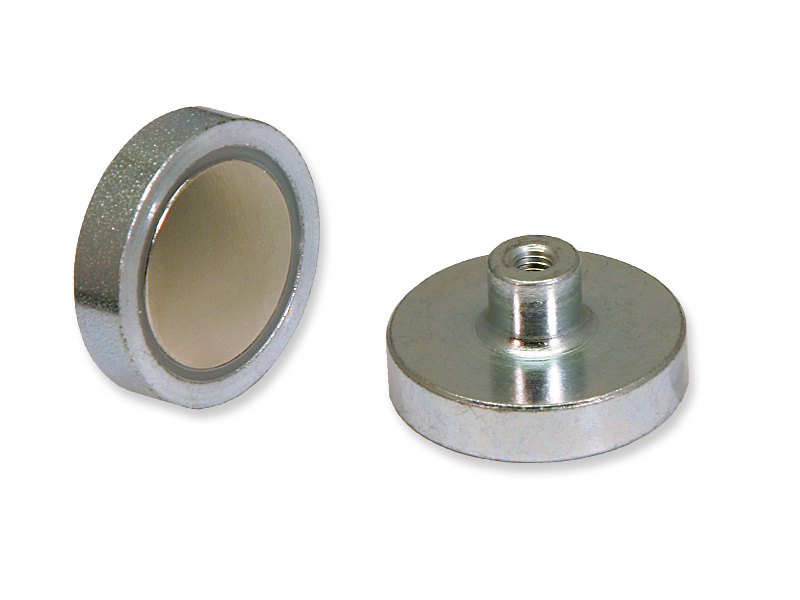

Flache Ausführung mit Gewindebuchse

Gehäuse verzinkt, Einsatztemperatur bis 80°C

Artikel-Nr.D (mm)Tol.d (mm)H (mm)h (mm)Tol.GewindeGewicht (g)Haftkraft (N)
35.620611 6,0 +/-0,1 6,0 11,5 4,5 +/-0,1 M 3 2,0 5
35.620811 8,0 +/-0,2 6,0 11,5 4,5 +/-0,1 M 3 3,0 13
35.621011 10,0 +/-0,2 6,0 11,5 4,5 +/-0,1 M 3 4,0 25
35.621311 13,0 +/-0,2 6,0 11,5 4,5 +/-0,1 M 3 5,0 60
35.621611 16,0 +/-0,2 6,0 11,5 4,5 +/-0,1 M 4 7,0 95
35.622013 20,0 +/-0,2 8,0 13,0 6,0 +/-0,1 M 4 16,0 140
35.622514 25,0 +/-0,2 8,0 14,0 7,0 +/-0,2 M 4 27,0 200
35.623215 32,0 +/-0,3 10,0 15,5 7,0 +/-0,2 M 5 45,0 350
35.624018 40,0 +/-0,1 10,0 18,0 8,0 +/-0,2 M 6 80,0 670
35.625022 50,0 +/-0,1 15,0 22,0 8,0 +/-0,2 M 8 158,0 1000
Neodym-Magnetsystem (NdFeB)-mit-Gewindebuchse Zeichnung-Flache-Ausführung-mit-Gewindebuchse

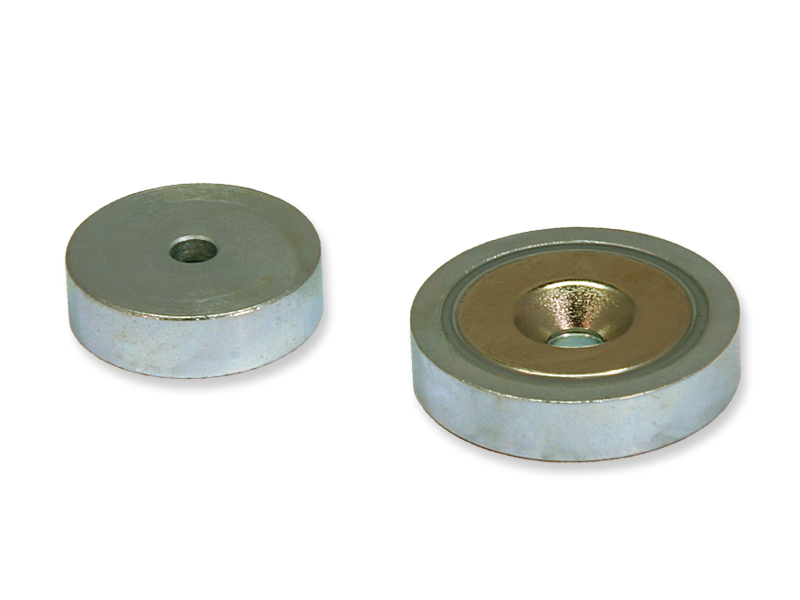

Flache Ausführung mit Durchgangs-Senkbohrung

Gehäuse verzinkt, Einsatztemperatur bis 80°C

Artikel-Nr.D (mm)Tol.d1 (mm)d2 (mm)H (mm)Tol.für SchraubeGewicht (g)Haftkraft (N)
35.661604 16,0 +/-0,2 3,5 6,6 4,5 +/-0,1 M 3 6,0 75
35.662006 20,0 +/-0,2 4,5 9,0 6,0 +/-0,1 M 4 13,0 105
35.662507 25,0 +/-0,2 4,5 9,0 7,0 +/-0,2 M 4 24,0 160
35.663207 32,0 +/-0,3 5,5 11,0 7,0 +/-0,2 M 5 39,0 310
35.664008 40,0 +/-0,3 5,5 10,6 8,0 +/-0,2 M 5 73,0 500
Neodym-Magnetsystem (NdFeB)-mit-Senkbohrung Zeichnung-Flache-Ausführung-Senkbohrung

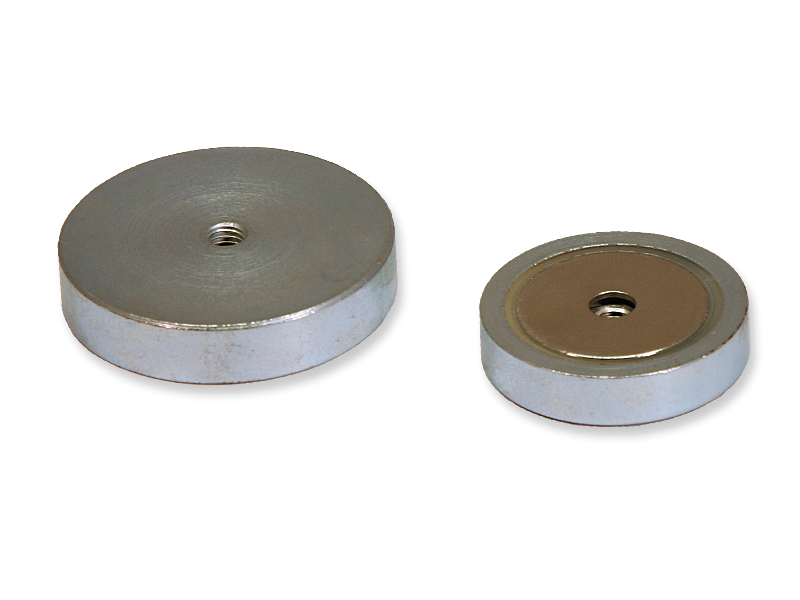

Flache Ausführung mit Innengewinde

Gehäuse verzinkt, Einsatztemperatur bis 80°C

Artikel-Nr.D (mm)Tol.H (mm)Tol.GewindeGewicht (g)Haftkraft (N)
35.672507 25,0 +/-0,1 7,0 +/-0,2 M4 24,0 160
35.673207 32,0 +/-0,3 7,0 +/-0,2 M 5 40,0 330
35.674008 40,0 +/-0,3 8,0 +/-0,2 M 5 74,0 500
35.675010 50,0 +/-0,3 10,0 +/-0,2 M 8 140,0 800
35.676314 63,0 +/-0,3 14,0 +/-0,2 M 10 315,0 1100
35.677515 75,0 +/-0,3 15,0 +/-0,2 M 10 479,0 1750
Neodym-Magnetsystem (NdFeB)-mit-Innengewinde Zeichnung-Magnetsystem-mit-Innengewinde

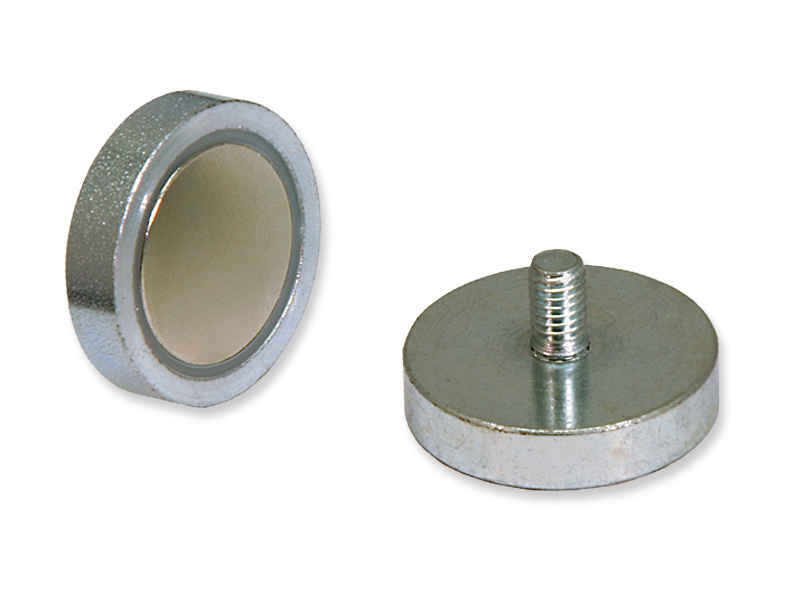

Flache Ausführung mit Gewindezapfen

Gehäuse verzinkt, Einsatztemperatur bis 80°C

Artikel-Nr.D (mm)Tol.H (mm)h (mm)Tol.GewindeGewicht (g)Haftkraft (N)
35.681011 10,0 +/-0,2 11,5 4,5 +/-0,1 M 3 2,5 25
35.681012 10,0 +/-0,2 12,5 4,5 +/-0,1 M 4 3,0 25
35.681312 13,0 +/-0,2 12,5 4,5 +/-0,1 M 5 5,0 60
35.681612 16,0 +/-0,2 12,5 4,5 +/-0,1 M 6 8,0 95
35.682016 20,0 +/-0,2 16,0 6,0 +/-0,1 M 6 15,0 140
35.682517 25,0 +/-0,2 17,0 7,0 +/-0,2 M 6 27,0 200
35.683217 32,0 +/-0,3 17,0 7,0 +/-0,2 M 6 42,0 350
35.684020 40,0 +/-0,1 20,0 8,0 +/-0,2 M 8 80,0 670
Neodym-Magnetsystem (NdFeB)-mit-Gewindezapfen Zeichnung-Flache-Ausführung-mit-Gewindezapfen

Zylindrische Ausführung mit Passungstoleranz h6

Gehäuse Messing, Einsatztemperatur bis 80°C

Artikel-Nr.D (mm)Tol.H (mm)Tol.KM* (mm)EA** (mm)Gewicht (g)Haftkraft (N)
36.640620 6,0 h6 20,0 +/-0,2 10,0 1,5 4,5 10
36.640820 8,0 h6 20,0 +/-0,2 10,0 1,5 8,0 25
36.641020 10,0 h6 20,0 +/-0,2 8,0 2,0 12,0 45
36.641320 13,0 h6 20,0 +/-0,2 6,0 2,5 20,0 70
36.641620 16,0 h6 20,0 +/-0,2 2,0 3,0 30,0 150
36.642025 20,0 h6 25,0 +/-0,2 5,0 4,0 59,0 280
36.642535 25,0 h6 35,0 +/-0,3 7,0 5,0 132,0 450
36.643240 32,0 h6 40,0 +/-0,3 4,5 6,0 246,0 700

* Ohne Minderung der Haftkraft können Sie das System um das Maß (KM) kürzen.
** Beim Einbau in Eisen ist darauf zu achten, dass der Einbauabstand (EA) vom Mantel des Magnetsystems zum Eisen eingehalten wird, damit keine magnetischen Kurzschlüsse auftreten. Diese Abstände sind auch nach hinten einzuhalten, wenn das System um das Maß (KM) gekürzt und in Eisen eingebaut wird.

Neodym-Magnetsystem (NdFeB)-mit-Passung Zeichnung-Zylindrische-Ausführung-Passung

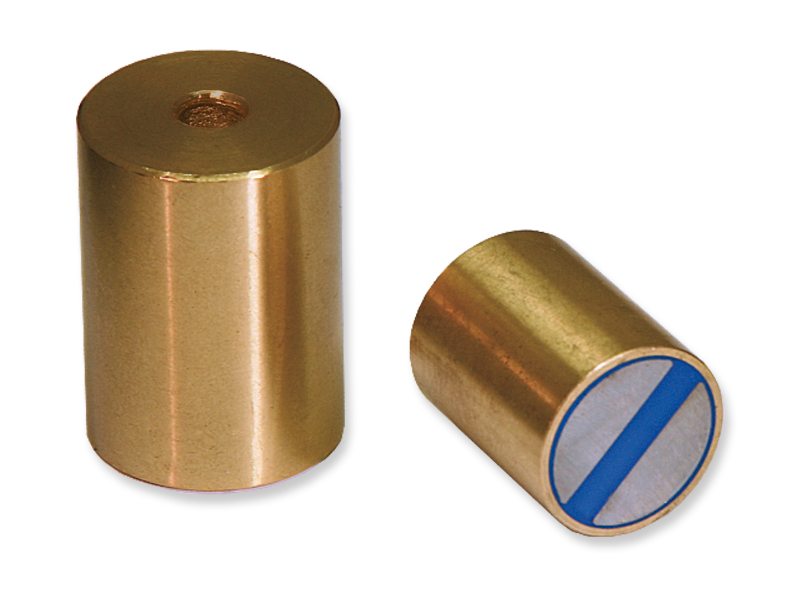

Zylindrische Ausführung mit Passungstoleranz h6, mit Innengewinde

Gehäuse Messing, Einsatztemperatur bis 80°C

Artikel-
Nr.		D
(mm)		Tol.H
(mm)		Tol.Gew.Gewicht
(g)		Haftkraft
(N)
36.670620 6,0 h6 20,0 +/-0,2 M3x5 4,0 10
36.670820 8,0 h6 20,0 +/-0,2 M3x5 7,5 25
36.671020 10,0 h6 20,0 +/-0,2 M4x7 11,0 45
36.671320 13,0 h6 20,0 +/-0,2 M4x7 19,5 70
36.671625 16,0 h6 25,0 +/-0,2 M4x8 38,0 150
36.672025 20,0 h6 25,0 +/-0,2 M6x6 58,0 280
36.672535 25,0 h6 35,0 +/-0,3 M6x8 130,0 450
36.673240 32,0 h6 40,0 +/-0,3 M6x6 243,0 700
Neodym-Magnetsystem (NdFeB)-mit-Passung-Innengewinde Zeichnung-Stabgreifer-mit-Innengewinde

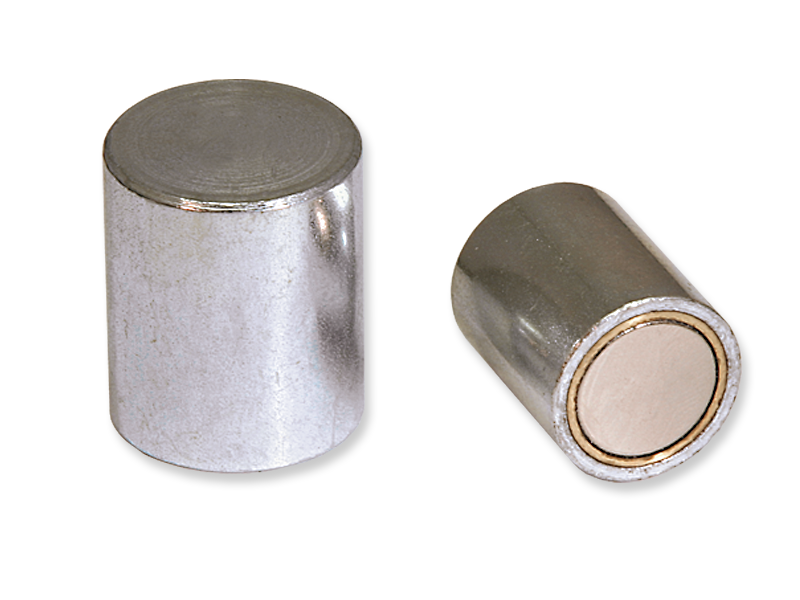

Stabgreifer mit verstärkter Haftkraft

Passungstoleranz h6
Gehäuse verzinkt, Einsatztemperatur bis 80°C

Artikel-Nr.D (mm)Tol.H (mm)Tol.KM* (mm)Haftkraft (N)
36.640410Z 4,0 h 6 10,0 +/-0,2 5,0 2,5
36.640510Z 5,0 h 6 10,0 +/-0,2 5,0 4,5
36.640610Z 6,0 h 6 10,0 +/-0,2 5,0 6
36.640812Z 8,0 h 6 12,0 +/-0,2 7,0 12
36.641016Z 10,0 h 6 16,0 +/-0,2 11,0 24
36.641318Z 13,0 h 6 18,0 +/-0,2 13,0 60
36.641620Z 16,0 h 6 20,0 +/-0,2 15,0 90
36.642025Z 20,0 h 6 25,0 +/-0,2 18,0 135
36.642530Z 25,0 h 6 30,0 +/-0,2 22,0 190
36.643235Z 32,0 h 6 35,0 +/-0,2 27,0 340



ohne Passungstoleranz
Gehäuse verzinkt, Einsatztemperatur bis 80°C

Artikel-Nr.D (mm)Tol.H (mm)Tol.KM* (mm)Haftkraft (N)
36.650420 4,0 +/-0,2 20,0 +/-0,2 15,0 2,5
36.650520 5,0 +/-0,2 20,0 +/-0,2 15,0 4,5
36.650620 6,0 +/-0,2 20,0 +/-0,2 15,0 6
36.650820 8,0 +/-0,2 20,0 +/-0,2 15,0 12
36.651020 10,0 +/-0,2 20,0 +/-0,2 15,0 24
36.651320 13,0 +/-0,2 20,0 +/-0,2 15,0 60
36.651620 16,0 +/-0,2 20,0 +/-0,2 15,0 90
36.652025 20,0 +/-0,2 25,0 +/-0,2 18,0 135
36.652535 25,0 +/-0,2 35,0 +/-0,2 27,0 190
36.653240 32,0 +/-0,2 40,0 +/-0,2 32,0 340



kurze Bauform
Gehäuse verzinkt, Einsatztemperatur bis 80°C

Artikel-Nr.D (mm)Tol.H (mm)Tol.KM* (mm)Haftkraft (N)
36.650610K 6,0 +/-0,2 10,0 +/-0,2 5,0 6
36.651016K 10,0 +/-0,2 16,0 +/-0,2 11,0 24



* Ohne Minderung der Haftkraft können Sie das System um das Maß (KM) kürzen.

Neodym-Magnetsystem(NdFeB)-verstärkt Zeichnung-Zylindrische-Ausführung-verstärkt

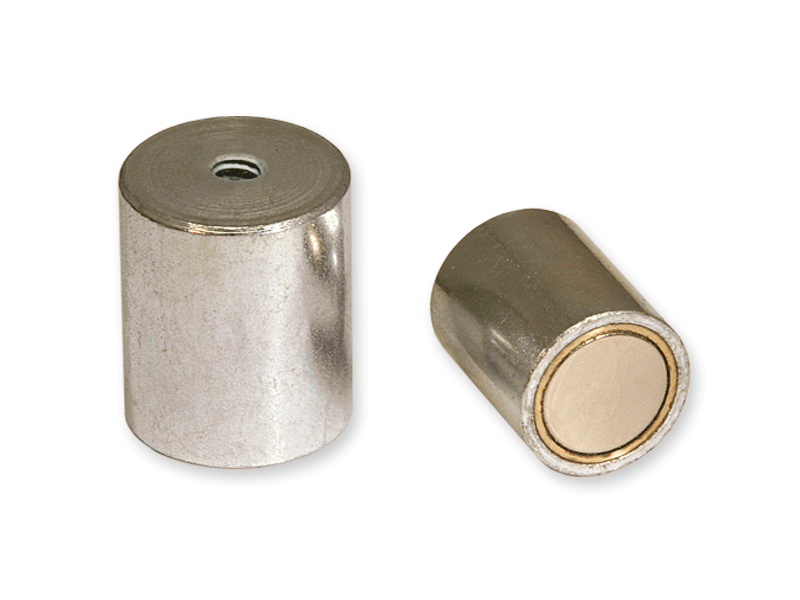

Stabgreifer mit verstärkter Haftkraft, mit Innengewinde

Gehäuse verzinkt, Einsatztemperatur bis 80°C

Artikel-Nr.D (mm)Tol.H (mm)Tol.GewindeHaftkraft (N)
36.630620 6,0 +/-0,2 20,0 +/-0,2 M3 x 5 6
36.630820 8,0 +/-0,2 20,0 +/-0,2 M3 x 5 12
36.631020 10,0 +/-0,2 20,0 +/-0,2 M4 x 7 24
36.631320 13,0 +/-0,2 20,0 +/-0,2 M4 x 7 60
36.631620 16,0 +/-0,2 20,0 +/-0,2 M4 x 7 90
36.632025 20,0 +/-0,2 25,0 +/-0,2 M6 x 9 135
36.632535 25,0 +/-0,2 35,0 +/-0,2 M6 x 9 190
36.633240 32,0 +/-0,2 40,0 +/-0,2 M8 x 12 340
36.634050 40,0 +/-0,2 50,0 +/-0,2 M8 x 12 700
36.635060 50,0 +/-0,2 60,0 +/-0,2 M10 x 12 1000
36.636365 63,0 +/-0,2 65,0 +/-0,2 M12 x 14 1700
Neodymsystem verstaerkt mit Innengewinde Zeichnung-Stabgreifer-mit-Innengewinde
